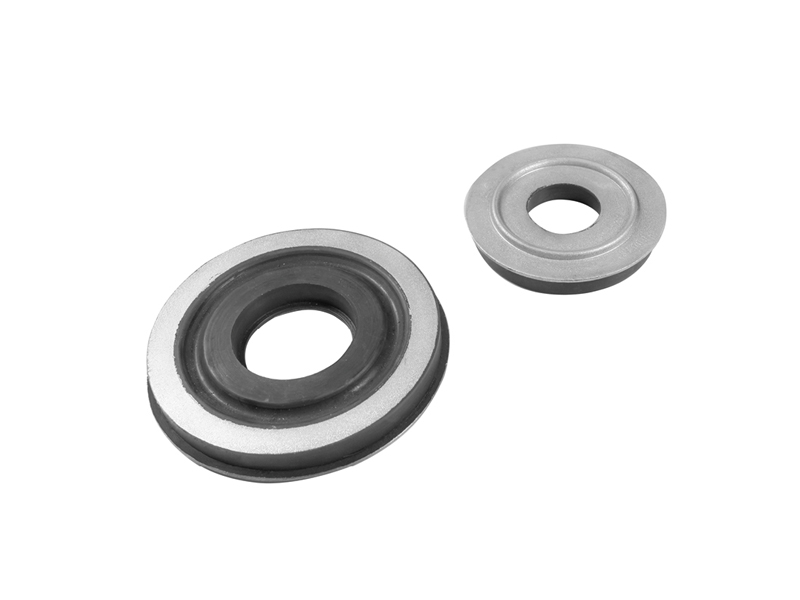

TYPE-FS
GUMMI-TEILE
Material : NR - SBR
Härte : 45 - 57 - 70 Shore A
Härte-Toleranz : ± 5 Shore A
METALLTEILE
Material : DIN EN 10111-98
Coating : DIN EN 12329-Fe // Zn // C Cr+3 weiß verzinkt
| Ref Nr. | A | D1 | B | D2 | C | h | t | l | aยบ |
| type-FS | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| FS10027 | 100 | 35 | 90 | 40 | 65 | 27,5 | 1,5 | 3,5 | 60 |
| FS11020 | 110 | 30 | 102 | 38 | 76 | 20,8 | 1,75 | 3,5 | 60 |
| FS11025 | 110 | 30 | 102 | 38 | 76 | 25,8 | 1,75 | 3,5 | 60 |
| FS11015 | 110 | 40 | 102 | 44 | 76 | 15,8 | 1,75 | 3,5 | 60 |
| FS15316 | 153 | 55 | 145 | 60 | 102 | 16 | 2 | 5 | 60 |
| FS15330 | 153 | 55 | 145 | 60 | 102 | 30 | 2 | 5 | 60 |
